TUTORIAL DASAR
Tutorial Dasar

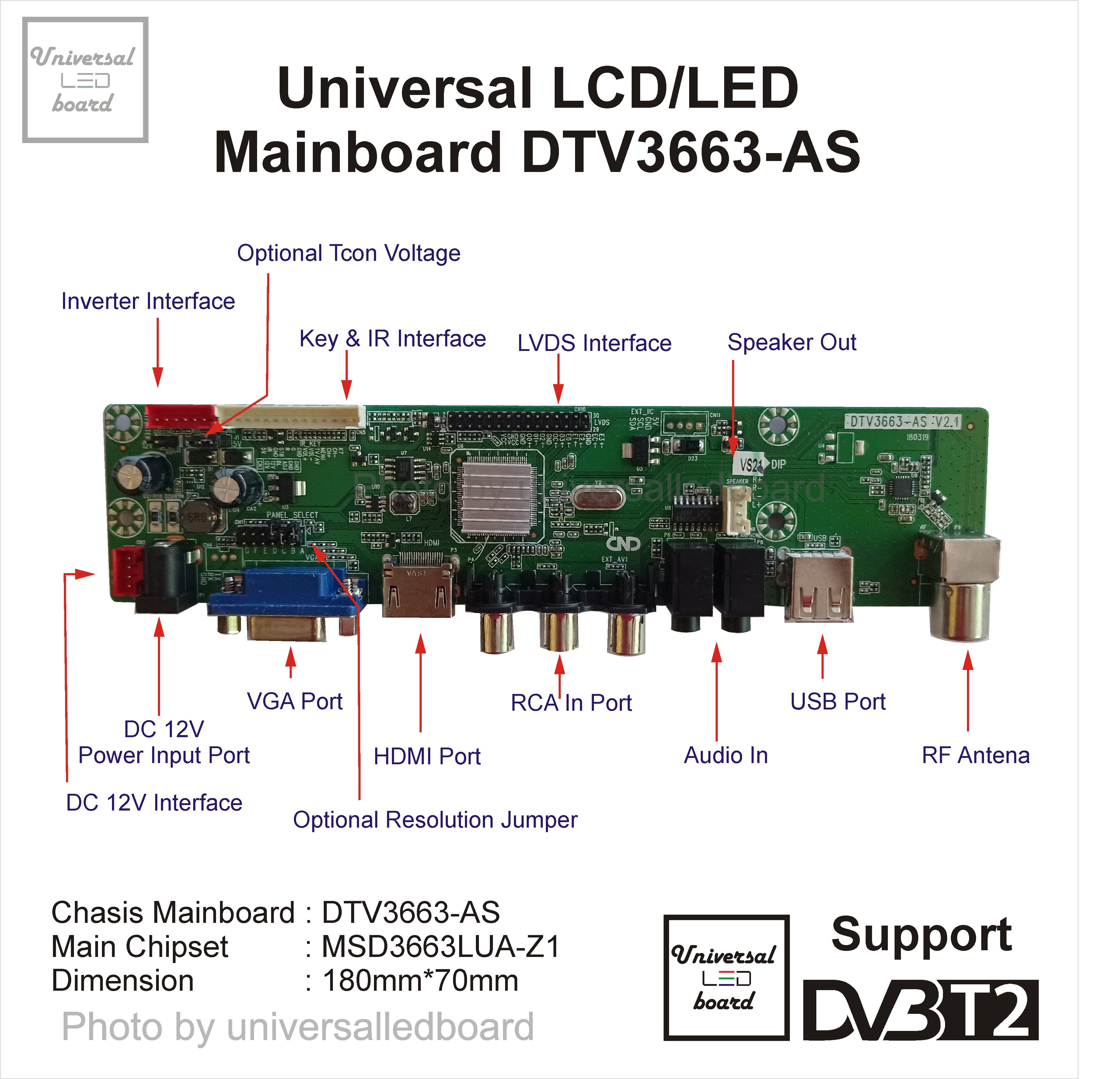

Berikut Kegunaan dari masing masing port dan socket
1.DC Port 12V : Port untuk Input 12V DC
2.VGA Port : Port untuk VGA (D-Sub 15P)
3.HDMI : Port Input HDMI
4.RCA : Port Input untuk DVD Player (Audio Video Input)
5.Audio In : Port Audio In ( biasanya dari PC/Laptop)
6.Audio Out : Port Audio Out ( biasanya ke home theater)
7.USB Port : Port USB untuk memutar multimedia File/Upgrade Software
8.RF Antenna : Port Input untuk antenna TV
9.Speaker Socket : Socket untuk loud speaker
10.Panel Interace : Interface untuk panel screen
11.Keypad 7 key socket : Socket untuk key controller dan IR sensor
12.Panel VCC Option : Untuk memilih tegangan sesuai kebutuhan panel
tersedia 3.3/5/12V
13.Inverter/Converter Socket :Socket Tegangan untuk inverter/converter (12V)
dan BL ON/Switch On/Off
14.DC 12V socket : Untuk socket input 12V
Basic Tutorial Pemasangan Mainboard Universal LED
Berikut ini tutorial basic untuk memasang universal LCD/LED
1.Langkah pertama periksa nomer model panel
Nomer model panel biasanya terletak dibagian belakang dari panel tersebut berupa stiker dan biasanya memuat size dari model tersebut
contoh model panel : CLAA220WA
2.Langkah Kedua cari datasheet dari panel tersebut di google
ketik model panel .pdf untuk searching datasheet panel.
misal: LM220WE1.pdf
dari data sheet tersebut yang dipergunakan adalah resolusi panel,data kabel panel,tegangan panel dan backlight panel
3.Sesuaikan Universal LCD/LED dengan type panel anda
-Setting jumper Panel VCC option sesuai dengan Vcc panel anda
-Gunakan kabel LVDS sesuai dengan type panel anda (hati-hati pemilihan kabel LVDS yang salah bisa merusak panel)
-Reflash/Upgrade universal LCD/LED sesuai resolusi panel ( baca tutorial)
Upgrade Firmware
UPGRADE FIRMWARE MAINBOARD RR52C.03 VIA FLASHDISK
1.Siapkan USB Flashdisk
2.Copy file RR52C.bin pada directory root USB Flashdisk (tanpa folder)
3.Pasang Flashdisk pada port USB mainboard
4.Pasang power adaptor pada mainboard
5.proses upgrade firmware sedang berjalan ditandai dengan lampu indikator merah biru yang menyala bergantian
6.proses upgrade firmware selesai ditandai dengan lampu indikator menyala merah dan biru bergantian secara cepat
7.power on mainboard dengan menekan tombol power pada keypad/remote
NB: *Pada saat proses upgrade firmware berjalan jangan mencabut flashdisk atau mencabut power adaptor
*File untuk upgrade firmware harus sesuai dengan resolusi panel
*Untuk penyesuaian panel bisa melalui Factory mode pada mainboard
